Traitement des spectres des cibles
|
SpcAudace |
English translation
L'archive des spectres utilisés dans ce tutoriel est téléchargeable ici (19 Mo).
1. Configuration et réglages préliminaires

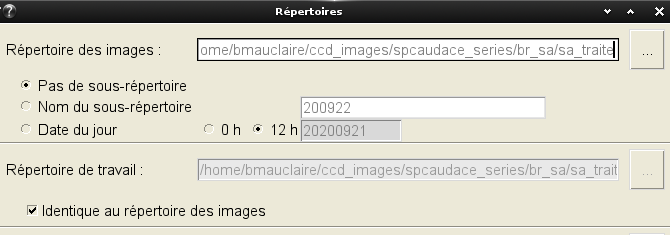

- Régler le répertoire des images :
Ouvrir le menu Configuration puis sélectionner Répertoires.
Naviguer dans le disque dur en cliquant sur "..." pour choisir le répertoire de où se trouve toutes les images de la nuit.
Attention : tous les fichiers de la nuit doivent nécessairement se trouver dans le répertoire des images : spectres bruts, noirs des spectres, plus, noirs des plus, offsets.
- Lancer la Visionneuse bis pour avoir une vue d'ensemble des fichiers :
- Réglager les seuils :
Ajuster les seuils de manière à pouvoir discerner la présence de cosmics et les raies telluriques dans le continuum.
Il est conseiller de déverouiller l'ajustement automatique des seuils. Cliquer sur le bouton "..." à gauche des ascenseurs de réglage des seuils de la fenêtre Audela :
- Inspecter les spectres bruts pour effacer ceux de trop mauvaise qualité
:
2. Lancement du pipeline pour le traitement des cibles
Nous allons obtenir la réponse instrumentale à partir des spectres d'une étoile chaude : type A ou B.
- Lancer SpcAudace :
Le raccourci vers SpcAudace se trouve dans le menu Analyse d'Audela.
Voila la fenêtre principale de SpcAudace.
- Lancer la fenêtre du Pipeline : menu "Pipelines/Star analyser : réduction des spectres" pour le traitement des spectres des cibles :
Le formulaire du pipeline apparaît :
3. Renseigner le formulaire du pipeline
Voila comment remplir le formulaire :
Cliquer sur "OK" pour lancer la réduction des spectres.
On peut suivre le déroulement des calculs dans la fenêtre Console de Audela.
4. Exécution du pipeline

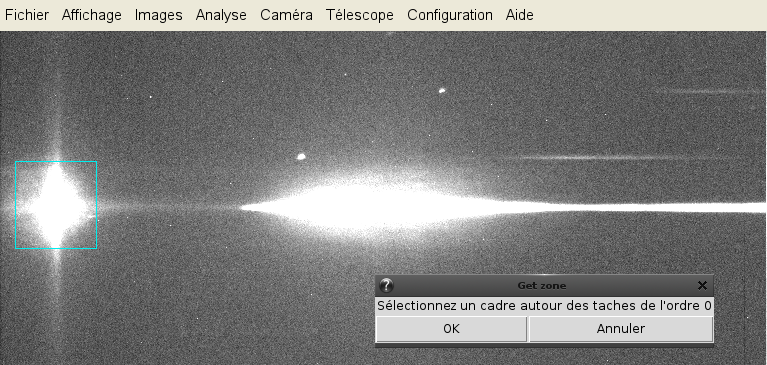

- Sélection de la zone de l'ordre zéro (image de d'étoile) :
- Cliquer sur OK et le reste des calculs est effectué jusqu'à l'obtention du spectre traité.
Les calculs effectués par le pipeline sont affichés dans la console d'Audela au fur et à mesure de l'avancement des étapes de traitement. Les traitements successivement effectués sont :
- Prétraitement des spectres bruts.
- Corrections géométriques :
- Redressement du smilex ou du tilt.
- Appariement vertical.
- Somme simple optimisée des spectres 2D.
- Binning pour l'obtention du profil de raies.
- Application au profil de raies de la loi de calibration mémorisée dans le profil 1b de l'étoile de référence. Ainsi la calibration n'est pas à refaire, ce qui n'est pas problématique à cette résolution.
- Division par la réponse instrumentale.
- Linéarisation de la loi de calibration.
- Affichage du spectre final dans la fenêtre SpcAudace.
5. Résultats

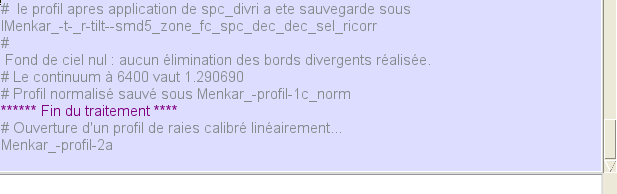

La fin du pipeline affiche le spectre final corrigé de la RI (niveau 2a) de l'étoile de référence :
Il suffit de relancer ce pipeline pour le traitement des autres cibles de la nuit.
Commande à taper en console pour un lancement sans fenêtre :
spc_satraite sheratan_-profil-1b.fit Menkar_ d-smd5 plu_ d-smd5 of-smd5
